水溝電纜槽作為隧道附屬工程,一般都是作為最 后一道工序,即隧道施工的中后期才開始施做,施工工期壓力大,而且由于其所在位置,造成其外觀質量直接影響隧道的整體形象,是隧道的形象工程之一,施工要求高。
5.5Kw
16Mpa
2*1.5Kw
200mm
300mm

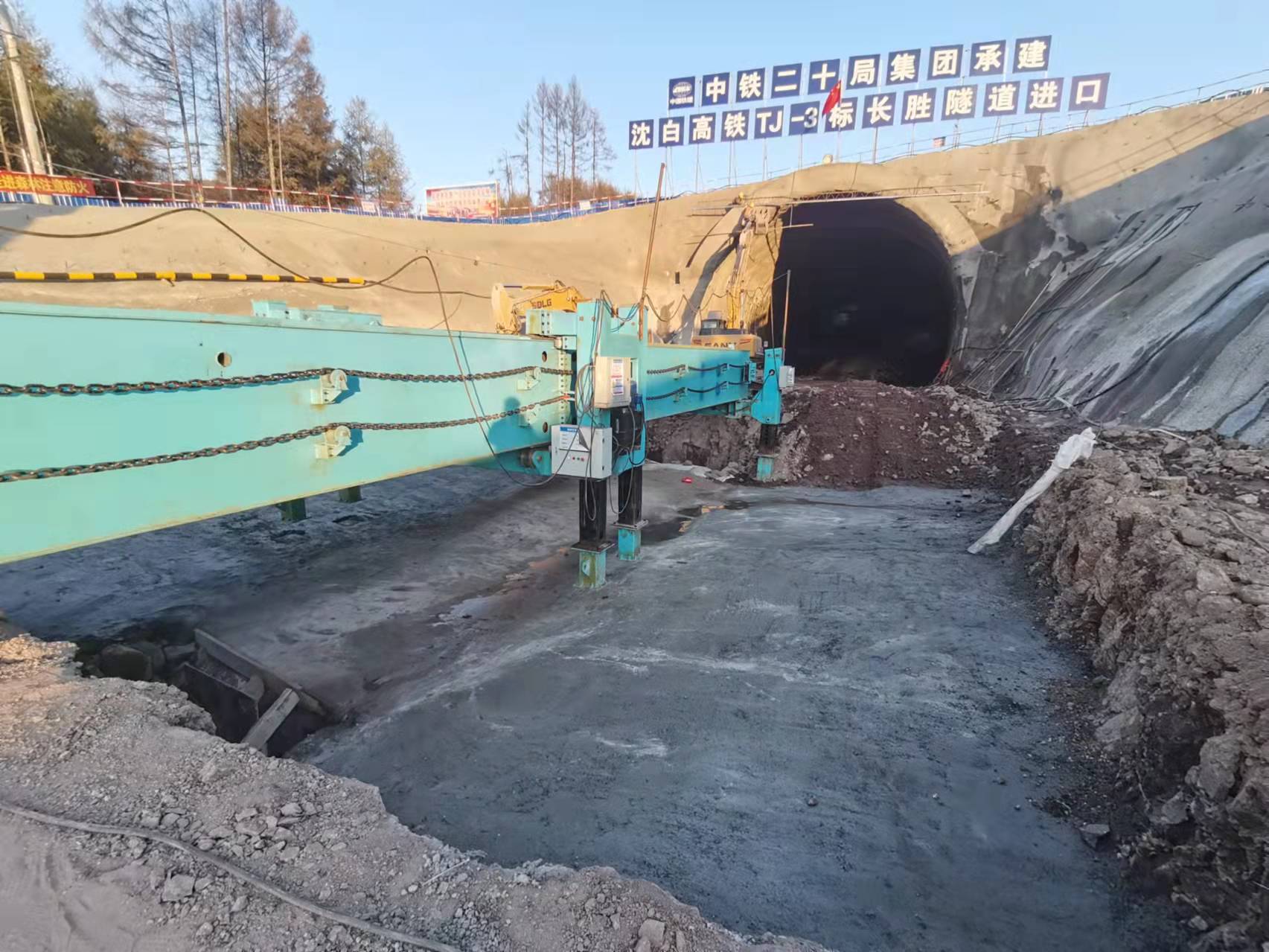

水溝電纜槽臺車主要由三部分組成:液壓系統、控制系統和行走系統,臺車采用門架結構,即實現兩側同步施工,又能保證隧道正常通行,對隧道主體施工干擾小。
溝電纜槽臺車水溝模板設計成整體式,施工時支模方便快捷、標高易于控制,澆筑、振搗混凝土時水溝模板不易變形移位;整車自動化程度高,操作簡單,作業人數少,勞動強度低周期短
基本性能 |
單位 |
參數 |
液壓站功率 |
Kw |
5.5 |
系統壓力 |
Mpa |
16 |
驅動行走電機 |
Kw | 2x1.5 |
平移機構油缸行程 |
mm |
200 |
頂升機構油缸行程 |
mm | 300 |
邊摸機構油缸行程 |
mm | 200 |
架體過車凈空 |
|
根據實際情況設計 |
模板尺寸 |
|
視施工要求而定 |
